環(huán)保木炭機制棒環(huán)節(jié)核心要求
發(fā)布時間：26-05-13 09:01:44
作者：Admin

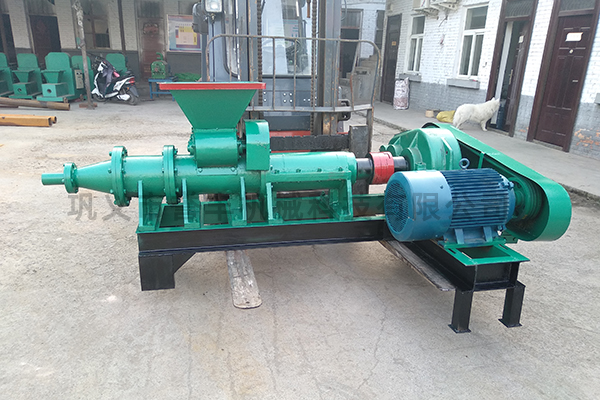

環(huán)保木炭機制棒環(huán)節(jié)對原料水分、推進器狀態(tài)及成型筒溫度均有嚴格要求，直接決定薪棒質(zhì)量，具體要求如下：
原料水分是制棒的關(guān)鍵前提，要求含水量控制在5%-12%之間。若含水量低于5%，原料的轉(zhuǎn)化效率和粘度會顯著下降，制成的薪棒質(zhì)地松散、不結(jié)實；若含水量高于12%，薪棒則會發(fā)軟、易彎曲，且密度不足，無法滿足后續(xù)炭化要求。
推進器的合格與否，直接決定薪棒質(zhì)量是否達標。推進器屬于易損件，其頂端在高速轉(zhuǎn)動過程中會與原料持續(xù)接觸，導(dǎo)致端面嚴重磨損。當推進器端面角度變形、接觸面變得粗糙且出現(xiàn)斑點時，生產(chǎn)出的薪棒會不符合質(zhì)量標準，甚至出現(xiàn)不出棒的情況。此時，需按照環(huán)保木炭機廠家技術(shù)人員傳授的方法對推進器進行修復(fù)，確保其達到正常技術(shù)要求。修復(fù)方法并不復(fù)雜，只要嚴格遵循技術(shù)人員指導(dǎo)的步驟，經(jīng)過反復(fù)實踐和摸索，就能熟練掌握。
生產(chǎn)過程中需根據(jù)原料類型靈活調(diào)整溫度：竹木類原料制棒溫度相對較低，控制在260-280℃為宜；硬雜木鋸末制棒溫度需控制在280-320℃；秸稈、稻殼類原料則適合在320-350℃下制棒。此外，溫度選擇還需結(jié)合原料的實際含水量，即使是同一種原料，含水量不同，制棒溫度也需適當調(diào)整，這就需要操作人員在生產(chǎn)中靈活把控。同時，薪棒外表面顏色無需過深，以棕黑色為宜。嚴格把控以上制棒技術(shù)要點，即可生產(chǎn)出高質(zhì)量的炭棒。
